瓷砖好不好，就看这9个指标！

玛布里瓷砖-装修大学2018年10月11日荐读，专业分享好文章！

来源：瓷砖商学院-公号

标题：瓷砖好不好，就看这9个指标！

瓷砖好不好，各项指标参数说了算。买瓷砖，除了看价格和砖面效果，更要了解瓷砖背后的各项性能指数。

1 吸水率

陶瓷砖的强度是和吸水率紧密联系的。吸水率低，砖坯致密性较高，瓷砖强度就高，反之则相反。瓷砖吸水率不合格，会影响施工质量，瓷砖铺贴后易出现各种质量缺陷，从而引起消费纠纷。

检验标准：

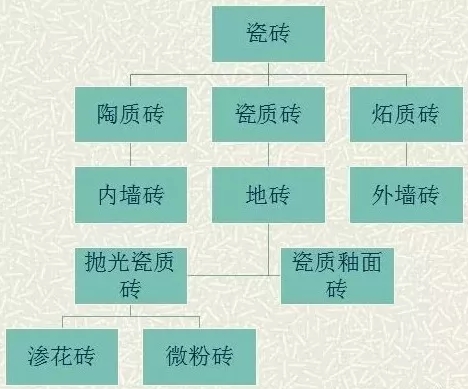

陶瓷砖商品按吸水率可分为五大类，即瓷质砖(E≤0.5%)、炻瓷砖(0.5%＜E≤3%)、细炻砖(3%＜E≤6%)、炻质砖(6%＜E≤10%)和陶质砖(E＞10%)，吸水率不在相应类别范围的产品皆可视为不及格。

购买时可使用滴水试验法：将水滴于陶瓷砖的背面，观察水的扩散情况，扩散较快的砖吸水率较大，反之吸水率较小。

2 尺寸偏差

瓷砖的尺寸包括边长(长度、宽度)、边直度、直角度和表面平整度。尺寸偏差是指这些尺寸平均值对于工作尺寸的允许偏差。

瓷砖经高温烧制而成，变形不可完全避免，在标准规定范围内的变形可视为正常。

检测标准：

常见的变形(边弯曲度)范围为：瓷质抛光砖±0.2%(最大偏差≤2.0mm)；其它瓷质砖为±0.5％；彩釉砖为±0.5%；釉面砖为+0.5%－0.3%。购买时可以采用较简单的检验方法：

边角垂直度——将四件以上的产品按底部商标统一方向平铺在平整的沙地面上，看四条边交接处是否平整；

平整度——将瓷砖面对面叠在一起，四角对齐，转动其中的一片，容易转动的话说明瓷砖不够平整，可能有凸拱的现象。

3 放射性核素限量

是检验装修材料安全性的重要指标。放射性元素衰变能产生辐射，超量辐射可对人体造成损伤。

通常情况下，产品放射性限量高的原因除原材料本身放射性较高外，也可能是原材料配方不合理，有的厂家片面追求陶瓷砖的装饰效果过量加入一些放射性较高的矿物质。

检验标准：

国家强制性标准《建筑材料放射性核素限量》(GB 6566)将建筑装修材料的放射性水平分为A、B、C三类。A类装修材料放射性水平最低，产销与使用范围不受限制，可用于居室内饰面。其天然放射性核素镭－226、钍－232、钾－40的放射性比活度同时满足IRa≤1.0和Iγ≤1.3的要求。

4 防滑性

防滑性是指陶瓷地砖在特殊环境下克服滑倒的性能，主要与其摩擦力系数有关。

检验标准：

新国标增加了地砖摩擦系数的标准，要求试验结果单个值≥0.50(干法)。从选购瓷砖的角度来讲，砖面是否粗糙、有无添加防滑材料(防滑釉料、防滑涂料、防滑液等)等，都是影响瓷砖防滑性能的重要因素。

5 硬度

优质的瓷砖一般硬度较高，韧性强，铺贴后不易出现破碎、变形。

检验标准：

购买时可以采用敲击听声的方法：取两块瓷砖轻轻敲击，如果砖的声音清脆，带着一些金属声则表明其内在的质量较好，硬度较高；如果声音沙哑，砖内则可能藏有裂纹，硬度不高。

6 耐磨度

是检验瓷砖耐磨损程度的重要指标，耐磨度较高的瓷砖不易出现划痕。

检验标准：

《陶瓷砖》新国标对有釉砖和无釉砖的耐磨性有着明确的规定：对于吸水率小于3%的无釉地砖，其耐磨损体积要小于175mm²；对于吸水率大于3%而小于6%的无釉地砖，其耐磨损体积要小于345mm²；对于吸水率大于6%而小于10%的无釉地砖，其耐磨损体积要小于540mm²。而对于有釉地砖耐磨性，《陶瓷砖》新国标划分了从0到5共六个级别，分别用不同的“可见磨损研磨转数”对应，级别越高，意味着瓷砖的耐磨性越好。

7 抗釉裂性

该指标只要针对釉面砖，是指陶瓷制品的釉层自身抵御物理环境变化、防止产生微细裂纹的能力。抗釉裂性差的瓷砖，铺贴后容易出现砖裂，轻微时出现不规则细微裂纹，严重时可能破碎剥落。

检验标准：

专业检验抗釉裂性的方法是将整砖在蒸压釜中承受高压蒸汽的作用，然后从釉面染色来观察砖的釉裂情况。

一般消费者购买时可用手轻轻抚摸瓷砖釉面，好的釉面手感细腻光滑，没有凹凸不平的感觉。光泽晶莹亮丽，亚光釉柔和舒适。强光下观察釉面，确保没有起泡、小孔等釉面缺陷。

8 破坏强度

衡量瓷砖强度的重要指标，一般指瓷砖的抗压能力，该性能指标的高低直接影响陶瓷砖的使用寿命。

过低的强度容易导致陶瓷砖断裂，使用过程会给人身安全带来隐患。

检验标准：

瓷质砖厚度≥7.5mm，破坏强度平均值不小于1300n；陶质砖厚度≥7.5mm，破坏强度平均值不小于600n。

9 断裂模数

同样是衡量瓷砖强度的关键指标。断裂模数低的产品在使用中易造成开裂、破裂或表面缺陷。

造成产品断裂模数低的因素较多，主要是原料配方不合理，成型、烧成温度和时间等生产工艺控制不严。

检验标准：

瓷质砖断裂模数平均值不小于35mpa，单个值不小于32mpa，陶质砖断裂模数平均值不小于15mpa，单个值不小于12mpa。

【瓷砖商学院原声明】

来源：本文素材及图片来源于网络，如有侵权请您告知我们做处理或撤销。

声明：本平台转载并注明其来源的稿件，是本着为读者传递更多信息之目的，不代表赞同其观点或立场，如涉及侵权，请及时与我方取得联系。

延伸阅读：

什么是双零吸水磁砖？双零吸水率瓷砖有哪些？

防滑瓷砖有什么特点与瓷砖好坏的辨别‍

行业“老司机”，这样看瓷砖（的质量）！
