世界各国陶瓷砖防滑系数标准(附检测办法)

 二维码 317
发表时间:2019-08-18 18:37作者:佛山造来源:砖家联盟-公号网址:https://www.lx-mabuli.com/h-nd-1378.html
文章附图

防滑系数在国外很被重视,因为瓷砖上面摔倒是要负责任的,在国内这个指标看似不重要,但是越来越需要提升了日程上来。

随着近年来陶瓷行业中现代仿古砖的大力推广,各个工厂对陶瓷防滑系数的测定和标准模糊不清,再加上一些工厂的市场部门人员根本都不懂专业知识,随意的给自己的产品标上R9,R0等德国标准,甚至连抛光砖也非常防滑的说法在销售市场终端都铺天盖地,给消费者造成很大的误导。

盟主征求作者建议,为了纠正这些错误的概念和说法,本人经过详细的资料收集,将各个国家的标准和测试方法说明如下。

中国标准:GB/T 4100 - 2006  

美国标准:ASTM C 1028 - 07 Standard Test Method for Determining the Static  Coefficient of Friction of Ceramic Tile and Other Like Surfaces by the Horizontal Dynamometer Pull-Meter Method 

英国标准:BS 7976-2: 2002 Pendulum testers-Part 2: Method of operation 

德国标准:DIN 51097 - 1992 Testing of floor coverings - determination of the anti-slip properties - wet-loaded barefoot areas, walking method – ramp test 

               DIN 51130 - 2004 Testing of floor coverings- determination of the anti-slip properties - Workrooms and fields of activities with slip danger, walking method – ramp test 

澳大利亚标准:AS/NZS 4586:2004 Slip resistance classification of  pedestrian surface materials

地面材料防滑性能的测试是一个非常复杂的过程,测试过程必须确定下列参数:测试面的材质,例如4S橡胶;测试条件,例如干燥或潮湿;测试方法例如静滑块法、动滑块法等。由于各种的测试方法和标准的测试参数不尽相同,所以不同测试方法(测试标准)得到的结果可能是没有可比性的。

1、中国标准

该法测试的是陶瓷砖表面与4S橡胶之间的静摩擦系数。在干燥或者潮湿条件下,用适当方式测定滑块组件与陶瓷地砖表面之间产生运动所需要的水平力,并计算相应的静摩擦系数。

要求:我们标准GB/T4100-2006 《陶瓷砖》仅仅要求制造商报告静摩擦系数,没有数值要求。

我们的环境保护行业标准HJ/T 397-2006 《环境产品认证技术要求-陶瓷砖》要求陶瓷地砖的静摩擦系数(干法)不小于0.5。

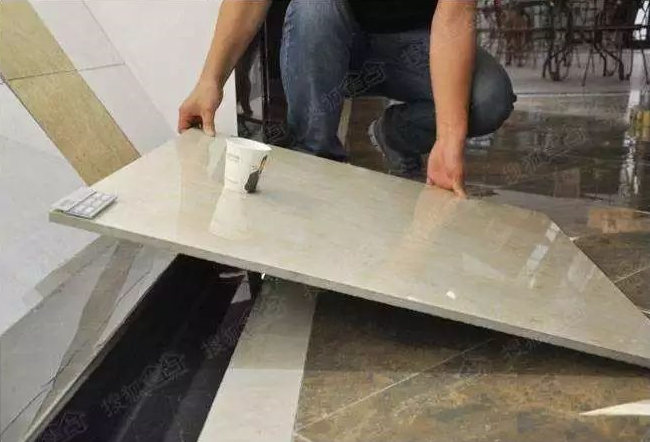

图:终端店面惯用的测试办法,不一定奏效

具体方法如下:

静模块法——用一块75X75X3的橡胶板(硬度值在IRD90±1)粘在一块200X200X20胶合板的底面,在胶合板上面垂直加载一个4500克的重块,组成一个滑块组件。通过拉力计拖动滑块组件,与被测陶瓷砖水平表面产生相对运动趋势,从而测出在干和湿的条件下陶瓷砖的静摩擦系数值。

2、美国标准

《美国公民意外伤残法案》(Americans with Disabilities Ace (AMA))第三条注释:根据ADA和ATBCB建议,对于所有面向公众的营业场所,地板和走廊的静摩擦系数应该在0.60以上,斜坡应当在0.80以上。

要求:美国标准ANSI A 1264.2-2006 Provision of Slip resistance on Walking/ Working Surface要求工作场所地面静摩擦系数应当在0.5以上。美国标准ANSI/NFSI B101.1-2009 Test Method for Measuring Wet SCOF of Common Hard-Surface Floor Material规定的湿滑条件下。

具体方法如下:

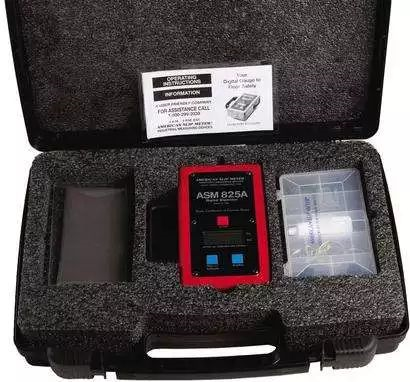

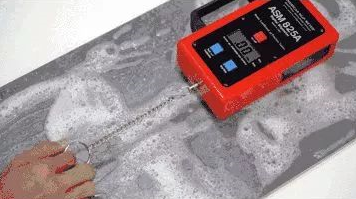

该法测试所用的设备如下图,方法和原理与中国的GB/T4100-2006附录M相同。主要不同之处包括:它采用的是尺寸为3inX3inX1/8-in的Neolite橡胶块,粘在一块尺寸为8inX8inX3/4-in的6061-T6铝合金板(或者类似材料)上组成的滑块组件;配重块的重量为50-1b (22-kg);采用陶瓷砖作为标准板,并在标准中规定了校准及结果修正程序。


提示:虽然此方法和中国的测试方法都是测定的静摩擦系数,由于标准间存在较大差异,因为结果没有可比性!

3、英国(意大利)标准

意大利的DM 236/89法令要求地面材料动摩擦系数在0.4以上(动摩擦系数法);英国陶瓷协会推荐的防滑性能推荐的评价方法如下。

要求:B.C.R.A.测试方法——该法测试的是在干燥或潮湿条件下,陶瓷砖表面与橡胶之间的动摩擦系数,测试设备如下图。该法模拟人行走时候脚后跟的状态,采用一个便携式自行行走装置,在待测表面来回移动,用固定重块下面的皮革或者4S橡胶,来测定陶瓷地砖在干燥或者潮湿条件下的动摩擦系数。在上个世纪70年代,英国陶瓷研究协会开始采用此方法,目前也是意大利官方认可的方法,但是还没有被美国标准认可。


具体方法如下:

这个方法称为摆臂测试法,根据相关要求,英国UK Slip Resistance Group在UKSRG, 是2005推荐的防滑性能评价办法。此法应用“钟摆的位能损失等于安装与摆臂末端橡胶片滑过样品表面时,客服表面等摩擦所做的功”的原理,来计算橡胶片和陶瓷地砖的摩擦系数,采用的设备如下图。此方法可以测试在干燥和潮湿条件下,包括陶瓷在内的多种类型的地面材料的防滑性能。

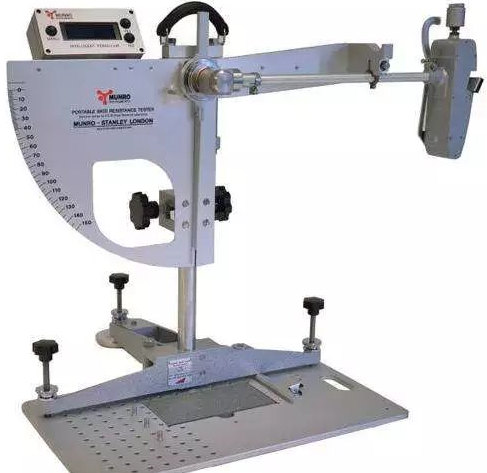

图:摆臂仪

3、德国标准

德国标准DIN 51130:2010中规定的防滑类别划分方法如下表(干燥状态下)。德国工业标准BGR 181-2004 The standard for slip prevention on parquet and hardwood floor in working area采用了DIN 51130的测试方法和分类方法,并规定了不同场合使用的底面材料应该达到的防滑等级。

要求:该法测试的是动态临界角。直立状态的测试者穿着特制鞋在涂布机油的陶瓷地砖实验板上来回行走,试验班以一定的速度从水平开始逐渐倾斜,直到测试者在行走过程中出现不安全的迹象,此时的角度为动态临界角。由于此种方法模拟了实际的使用过程,适用于包括陶瓷在内的多种类型的地面材料的防滑性能测试,在欧洲得到广泛的应用。典型的测试设备如下图。

具体方法如下:

德国标准DIN 51097: 1992中规定的防滑类别划分方法。测试方法——该法的测试原理和使用的测试设备与DIN51130:2004相同,但是测试条件是:测试者裸足在潮湿的实验板上行走。此方法也是模拟的实际的使用过程,测试地面材料在裸足,湿滑条件下的防滑性能,包括陶瓷在内的多种类型的地面材料的测试也可以按照该标准进行。

4、澳洲标准

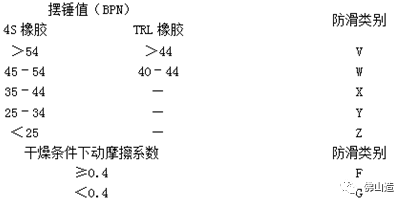

澳洲的测试标准规定了4种方法,其中,A采用摆锤法测试湿滑条件下的防滑性能,测试方法与英国的BS 7976类似;B规定了干燥状态下动摩擦系数的测试方法,与意大利认可的B.C.R.A.方法类似;C和D的测试方法以及相关分类方法与DIN51130和DIN 51097一致。其中,防滑类别划分如下表。


总结下来:不同的测试方法,得出的测试结果是不同的。比如说抛光砖的静摩擦系数显示滑倒的风险很低(正常的测试结果都是在0.6—中国的检测静摩擦系数的方法,但是只有数值,没有告诉你防滑不防滑,或者防滑的等级),那是因为滑块橡胶与非常光滑的表面之间产生的气窝摩擦力很大导致测试结果偏高。如果采用动摩擦系数的方法来测定,风险性就非常高!如果让你你赤脚站到倾斜的抛光砖面上,倒上水,你可以自己感受一下结果了!所以对于抛光表面(包含了抛光砖,全抛釉,金刚釉,大理石,柔光砖等),静摩擦系数不能真实的反应产品的防滑性能,而应该采用合适的其他的方式来判定其防滑程度。

说起这个防滑系数,现在中国人,或者说终端消费者都很注意了,曾经在一次请客吃饭的时候,我请教一位陶瓷销售商:陶瓷怎么卖?她就一直告诉我说,要告诉客户,我们的陶瓷防滑,多强调这个,最直接的方式是她放一片砖,泼上水,让客户自己体验!呵呵,我只能说,你很幸运,客人没有摔倒或者摔伤,实际上并不能证明你的抛光砖,全抛釉有多防滑,不然你连哭的心都有了。

在考察市场的时候,还曾发现佛山有个大品牌S什么的,在店面展示的柔光砖上,大大的写着”防滑等级:R10(德标)。有敢写的,就有敢说的,敢卖的!劝下陶瓷工厂市场部的“专业人士”,千万不要不懂装懂,万一客户买过去测试,说你欺诈,虚假宣传,让你赔偿呢?你敢打德标(不是卖瓷砖胶的德高的标准啊),说明你用的是德国的测试方式,得出的结果也是符合DIN51130标准的哦。

还有个所谓的品牌工厂HY的,市场部发出来一篇软文,让所有的业务发微信圈告知客户,说他们的砖通过了全面测试,防滑等级多高,然后就用一张渲染的图片来表示自己的产品的防滑系数:一个人站到一片倾斜的砖上,砖的上面画了一些肥皂泡沫!我想问下,那样就表明你的产品防滑了?说来说去,还是常识的问题,也怪不得有人说陶瓷行业的人素质低呢!

老板不懂,经销商可以不懂,你认为你就可以忽悠?实际上给你自己的品牌抹黑了!



来源识别:砖家联盟


原作者:佛山造
